Graphen Einstellungen
Graphen können global pro Benutzer geändert werden.

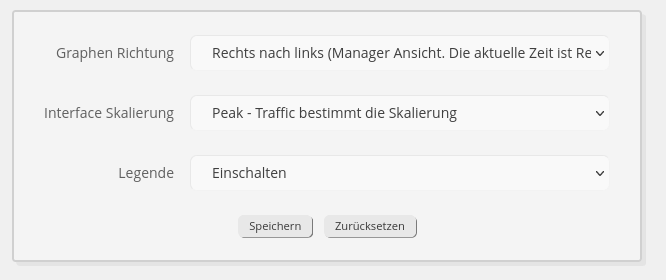

Im User Menü der Menüpunkt Graphen Einstellungen besitzt ein paar Einstellungen dazu

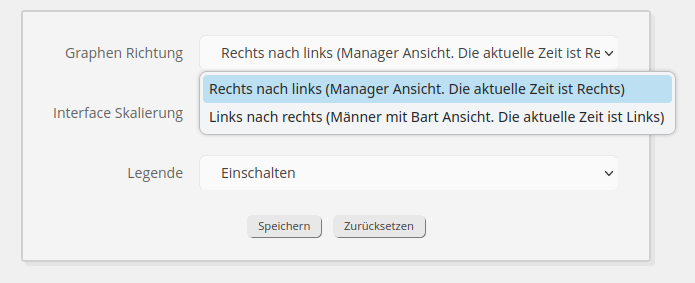

Graphen Richtung
Die Graphen Richtung kann entweder von Rechts-Nach-Links oder von Links-Nach-Rechts geändert werden. Der Unterschied dabei ist das bei Rechts-Nach-Links die aktuelle Zeit auf der Rechten-Seite ist, und die Legende Links, bei Links-Nach-Rechts ist die aktuelle Zeit auf der Linken Seite und die Legende Rechts.
Bei Links-Nach-Rechts ist auch der aktuelle Wert direkt an der y-Achse und kann dort einfacher abgelesen werden. Techniker verwenden öfter Links-Nach-Rechts, weil sie meistens nur in kurzen aktuellen Zeitabständen interesse zeigen.
Manager verwenden meist Rechts-Nach-Links Darstellung.
Man muss bei der Richtung jedoch aufpassen, wenn man sagt: “Der Traffic steigt”, dann erwartet man eine steigende Kurve, bei der Links-Nach-Rechts Anzeige ist das jedoch nicht der Fall, der Traffic steigt zwar, aber im Graphen sieht es so aus als wenn er fällt …

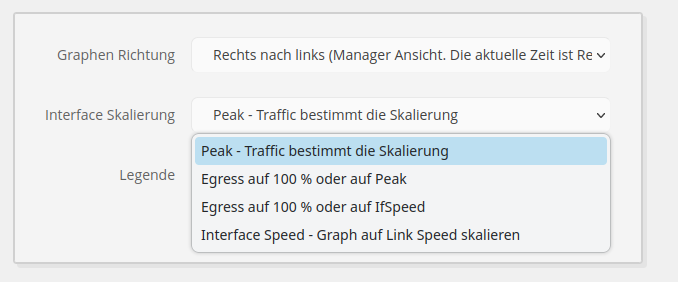

Interface Skalierung
Interface Graphen können verschiedene Höhen haben.
Bei Peak wird die y-Achse maximal den Wert haben, den der Graph auch benötigt. Wenn man ein Berg und ein Tal hat, dann sieht man den Berg immer bis zum oberen Rand. Versucht man volle Interfaces zu finden, ist dieser Modus nicht geeignet. Da das Maximum des Traffics immer “oben” anschlägt.
Egress oder Peak ist ein Modus, wo entweder der Peak Wert oder eine eingestellte Egress Beschränkung auf dem Interface greift. Wenn zum Beispiel auf einem 1 Gb/s Link ein 250 Mb/s Egress konfiguriert ist, dann wird der Graph unabhängig vom Traffic immer auf 250 Mb/s angezeigt. Das bedeutet die 250 Mb/s sind immer oben, auch wenn das Interface nur 10 Mb/s macht. Ist auf dem Interface kein Egress konfiguriert, dann verfällt der Graph in der Anzeige wie bei Peak auch.
Egress oder IfSpeed ist der Modus, mit dem man sehr schnell Interfaces finden kann, die volllaufen oder voll sind. Hier wird entweder die y-Achse auf ein konfiguriertes Egress gesetzt, oder auf die maximale Geschwindigkeit. Damit ist der Graph immer auf die maximal verfügbare Bandbreite eines Interfaces gesetzt. Dieser Modus ist für Bandbreiten-Kapazitätsplanungen am besten geeignet.
Interface Geschwindigkeit, setzt die Graphen Höhe immer auf die Link-Geschwindigkeit. Eine konfigurierte Egress Limitierung wird mittels einer Roten-Linie angezeigt. Dieser Modus ist für Physikalische-Kapazitätsplanungen am besten geeignet.
Legende
Die kann man ein oder ausschalten. Meistens ist sie an.
